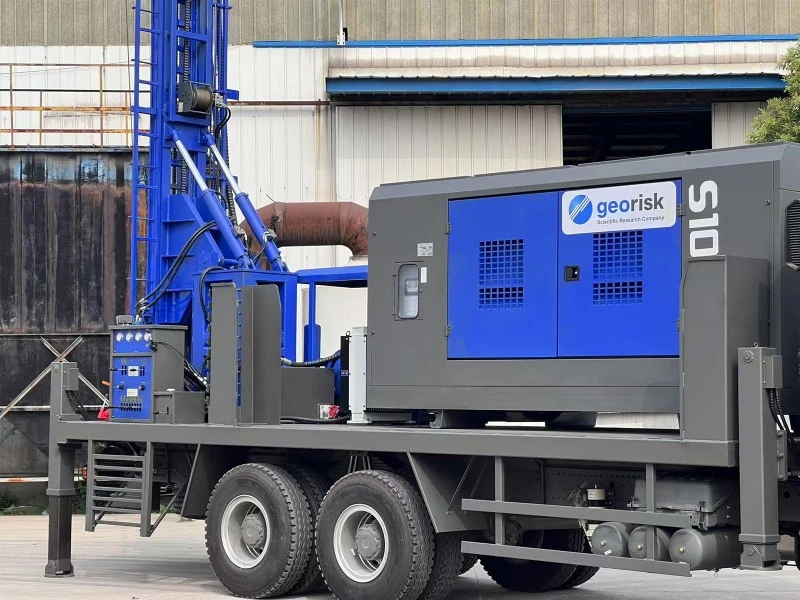

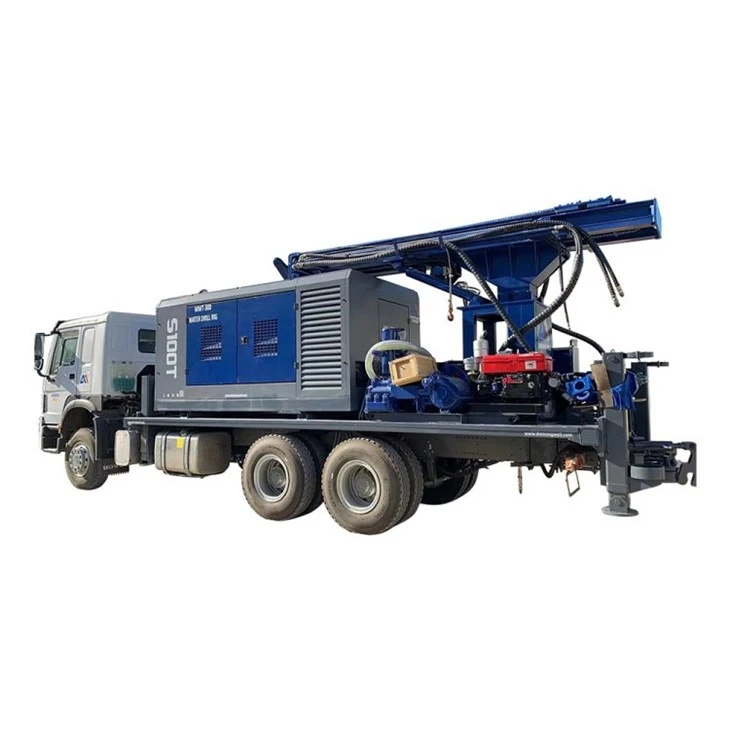

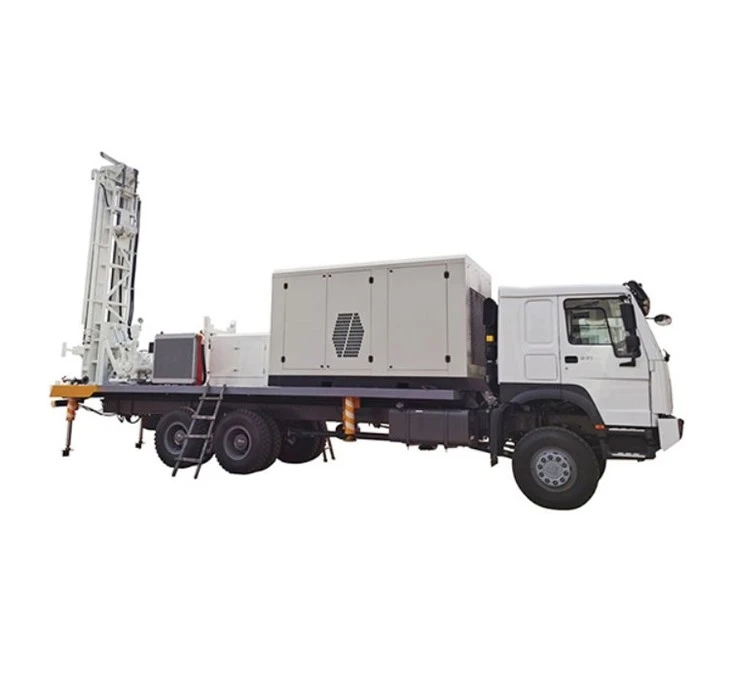

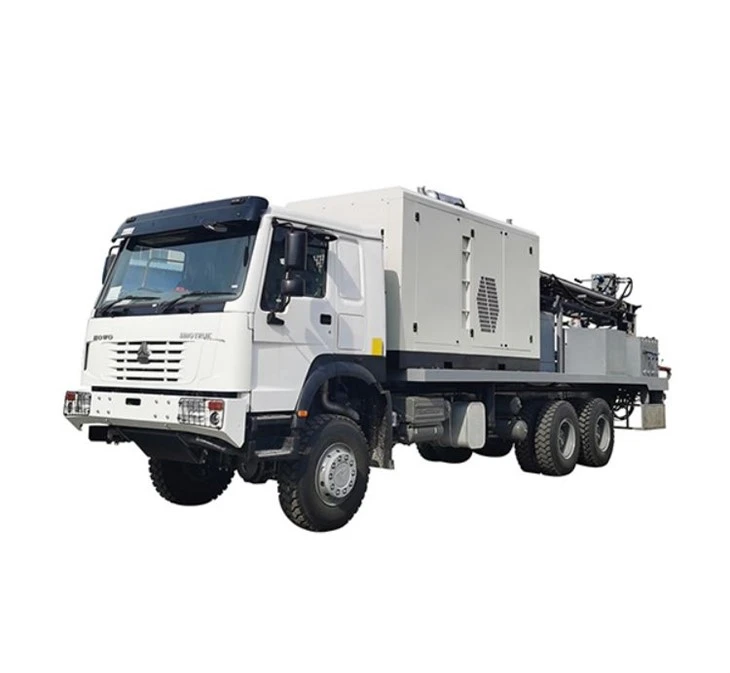

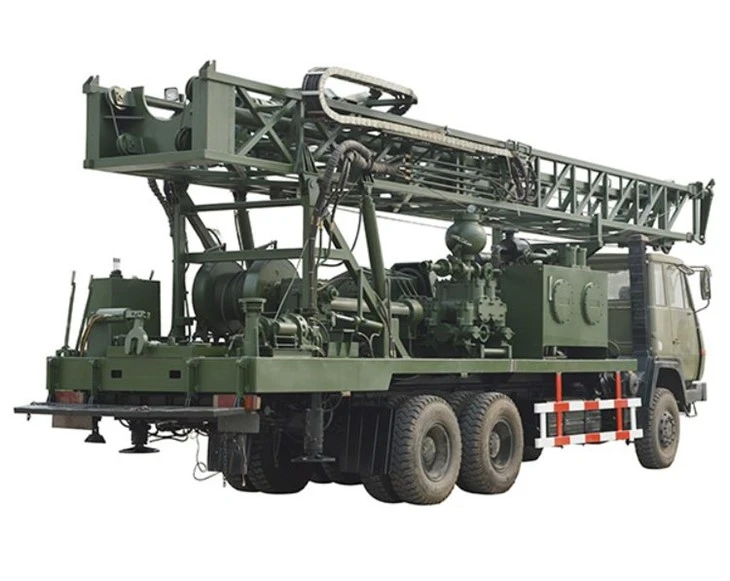

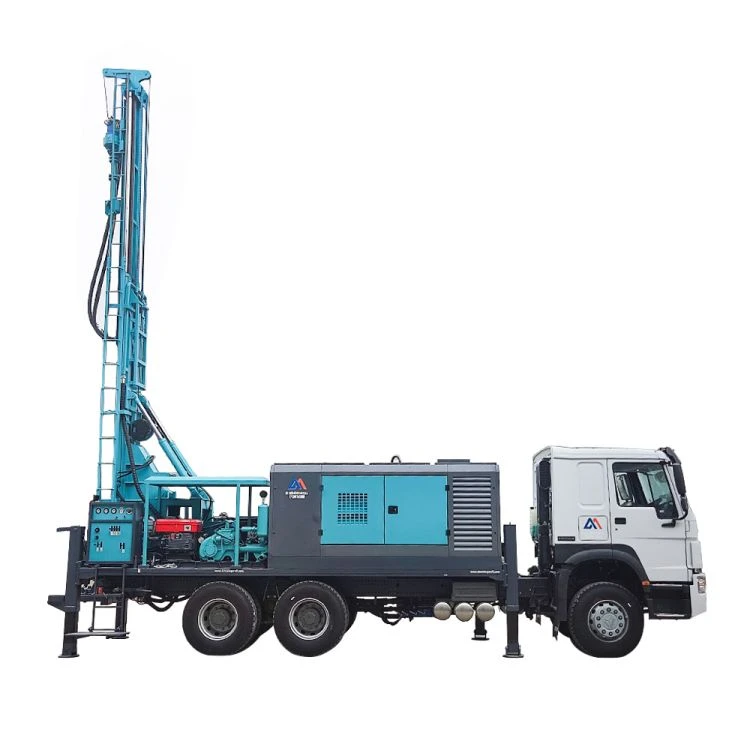

Thiết bị khoan nước lỗ khoan gắn trên xe tải





Thông số kỹ thuật	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Độ sâu khoan (m)	180	250	280	350	400	500	680	800
Đường kính mũi khoan (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Động cơ được trang bị	Yuchai 65kW hoặc PTO	Yuchai 70kW hoặc PTO	Yuchai 75kW hoặc PTO	Yuchai 92kW hoặc PTO	DEUTZ 103kW hoặc PTO	Yuchai 118kW hoặc PTO	Cummins 154kW hoặc PTO	Cummins 194kW hoặc PTO
Đột quỵ thức ăn (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Chiều dài ống khoan (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Tốc độ xoay (vòng/phút)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Mô-men xoắn xoay (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Lực nâng giàn khoan (T)	12	14	17	18	25	26	30	36







Dung tích

Đường kính lỗ: 140 – 325 mm (51/2 inch – 13 inch)

Độ sâu tối đa: 250 mét @ đường kính 203 mm (8 inch)

Phương pháp khoan: DTH và khoan quay



Động lực chính

Phương án 1: Sử dụng hệ thống PTO và sử dụng hộp số truyền động lấy công suất từ ​​động cơ xe tải (290hp/336hp/371hp) để dẫn động hệ thống thủy lực.

Phương án 2: Cấu hình riêng giàn với động cơ diesel 75kw.



Cấu trúc nền tảng

Kết cấu thép hàn loại I và C hạng nặng được phủ bằng tấm lưới 5 mm



Hội cột

Cần khoan composite được nâng lên bằng xi lanh đôi, tăng lực nâng và giảm kích thước vận chuyển.

Chiều dài cột tổng thể: 8000 mm

Hành trình đầu xoay: 6600 mm

Xử lý thanh: 6 m

Độ mở tập trung: 14 in (355 mm)

Xi lanh nâng cột: Cột được nâng bằng xi lanh thủy lực đôi



Hệ thống thức ăn

1 x xi lanh thủy lực tác động kép với hệ thống quấn dây 1:3

Lực kéo lên: 17 tấn

Lực kéo xuống: 10 – 110 tấn

Tốc độ kéo lên: 25 m/phút

Tốc độ kéo xuống: 30 m/phút



Cụm đầu xoay

Thân thép tự phát triển với bộ giảm tốc bánh răng thẳng và bôi trơn trong bể dầu, được dẫn động bởi động cơ thủy lực đôi.

Mô-men xoắn cực đại: 6000 Nm

Tốc độ: 66 – 135 vòng/phút điều khiển tốt



Hệ thống thủy lực

2 x bơm định lượng để nạp và quay

1 x bơm định lượng cho máy bơm bùn

3 x bơm định lượng cho bộ làm mát thủy lực, hoạt động phụ trợ và cấp liệu vi mô.

Áp suất hệ thống tối đa: 2900 psi (200 bar)

Bộ làm mát dầu thủy lực: 70 gpm

Dung tích bình dầu thủy lực: 600 lít



Bảng điều khiển

Bảng điều khiển trung tâm được đặt ở phía sau thiết bị, dễ dàng tiếp cận sàn khoan và được trang bị tất cả các dụng cụ, hệ thống điều khiển và công tắc khẩn cấp cần thiết. Thiết bị khóa được cung cấp để đảm bảo an toàn cho bảng điều khiển.



Cờ lê tháo

4 x kích thủy lực được cung cấp để lắp đặt và cân bằng kích nhanh chóng, được trang bị các thanh dẫn hướng bằng kính thiên văn hạng nặng. Van một chiều có khóa được cung cấp để đảm bảo an toàn và có đủ khả năng chịu tải.



Bơm phun nước/bọt (tùy chọn)

Bơm triplex phun nước vận hành bằng thủy lực với các phụ kiện cần thiết, bộ điều chỉnh áp suất, bộ điều chỉnh lưu lượng, van một chiều và bộ lọc hút.

Lưu lượng tối đa: 80 lpm

Áp suất tối đa: 40 kg/cm2

Bộ thay đổi thanh đơn: Bộ thay đổi thanh đơn được vận hành bằng tay để gắn thanh khoan vào đầu xoay

Tời: Tời phụ vận hành bằng thủy lực để nạp cần khoan vào bộ đổi cần có sức nâng 5 tấn.



Máy hàn

Máy phát điện hàn bán không chổi than điều khiển bằng thủy lực có sẵn cho vỏ hàn

Kích thước điện cực khuyến nghị: chỉ 2,5 mm đến 5 mm

Dòng điện hàn: 300 amps @ chu kỳ hoạt động 60%

Tùy chọn một pha: 6.0 kVA @ 220v, 50 Hz



Dầu bôi trơn đường ống dẫn khí

Chất bôi trơn nội tuyến loại venturi tác động tích cực có sẵn để tra dầu cho búa hạ cấp.

Dung tích bình xăng: 15 lít

Áp suất làm việc: 350 psi



Máy nén khí khuyến nghị

KHAI THÁC/ATLAS COPCO/LIUTECH

Công suất máy nén khí:

Động cơ 1100CFM – 25 BAR – 309kW

Động cơ 900CFM – 22 BAR – 228kw



Máy bơm bùn

Máy bơm bùn BW 250 vận hành bằng thủy lực

Hành trình: 4 inch (100 mm)

Công suất động cơ: 15 Kw

Độ dịch chuyển (tối đa được khuyến nghị): 250L/phút

Áp suất làm việc tối đa: 2,5Mpa

Phụ kiện kèm theo: Đèn ngủ, hộp dụng cụ, giá đỡ búa

Hướng dẫn sử dụng: Hướng dẫn vận hành, bảo trì và phụ tùng thay thế



Tùy chọn xe tải

Xe tải SINO HOWO: 6*4/6*6/8*4

Xe tải Dongfeng: 6*4/6*6/8*4

Xe tải Thiểm Tây: 6*4/6*6/8*4







Giàn khoan lỗ khoan gắn trên xe tải của chúng tôi là một sản phẩm tùy chỉnh mà khách hàng có thể tùy chỉnh theo nhu cầu thực tế của mình.
