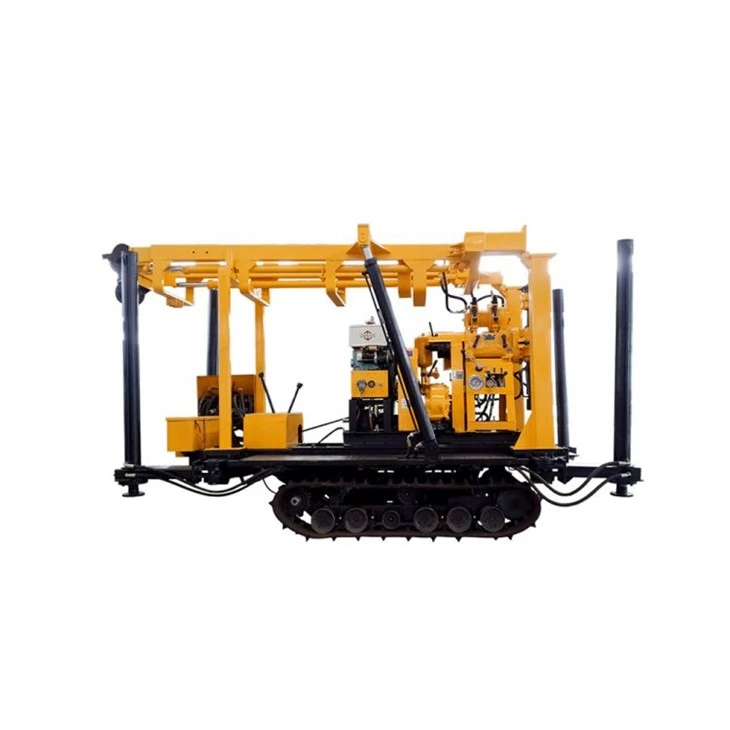

Giàn khoan lõi địa chất với bánh xích

XY-44Giàn khoan gắn bánh xích là thiết bị khoan lõi chủ yếu để khoan kim cương và cacbua, chủ yếu được sử dụng trong địa chất, luyện kim, than đá, thủy văn, kỹ thuật và các ngành công nghiệp khác, đồng thời cũng có thể được sử dụng để thăm dò địa chất kỹ thuật , khai thác dầu khí nông, thông gió hầm mỏ, thoát nước, khoan giếng thủy văn và thi công kỹ thuật đóng cọc đường kính lớn.

Gửi yêu cầu

Tải về

Mô tả

Thông số kỹ thuật

Thông số kỹ thuật		Thông số kỹ thuật của ống khoan (mm)	Độ sâu khoan (m)
Ống khoan nội địa	Loại dày bên trong	42	1400
		50	1000
		60	830
	Lõi dây thừng	55.5	1250
		71	1000
		89	800
Ống khoan DCDMA		Ống khoan BQ	1300
		ống khoan NQ	1000
		ống khoan HQ	750
		ống khoan PQ	420
	Loại dày bên ngoài	60	800
		73	500
		89	300
Góc khoan		0 độ -360 độ
Động cơ	Người mẫu	Quyền lực	Tốc độ
Động cơ	Y225S-4	37kW	1480r/phút
Động cơ diesel	CA4110	81kW	2800r/phút
Máy quay hồi chuyển
Kiểu: Máy cấp liệu thủy lực xi lanh đôi loại quay
Đường kính dọc		φ93mm
trục xuyên qua lỗ
Tốc độ trục chính dọc
Vòng quay thuận (r/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Tốc độ ngược (r/min)		63/198
Tối đa. mô men xoắn của trục thẳng đứng		8000N·m
Nét dọc		600mm
Tối đa. trọng lực của trục thẳng đứng		125KN
Tối đa. áp lực trục dọc		90KN
Palăng
Loại: Bộ truyền động bánh răng hành tinh, tay phanh
Đường kính dây cáp		φ18,5mm
Công suất của dây cáp trống		95m(vết thương bảy lớp)
Tối đa. lực nâng của một sợi dây		45KN
Tốc độ nâng của dây cáp
Tốc độ tuyến tính của trống (m/s)		0.7-2.68m/s (mười hai cấp)
Bộ ly hợp
Loại: ly hợp ma sát đĩa đơn khô đặc biệt dành cho ô tô
(phù hợp với hộp số 6T46)
Hệ thống thủy lực
Áp suất hệ thống
Áp suất định mức		20Mpa
Áp suất cao nhất		25Mpa
Dung tích		20ml/r
Phần giá đỡ
Loại: loại trượt (có đế trượt)
Hành trình ngược của giàn khoan		460mm
Khoảng cách lỗ		260mm
Kích thước (LWH)		3550 * 2200 * 3100mm
Trọng lượng giàn khoan (Với động cơ điện)		6300kg

chi tiết sản phẩm

Tên thương hiệu: miningwell
Số lượng đặt hàng tối thiểu: 1 bộ
Chi tiết đóng gói: bao bì tiêu chuẩn xuất khẩu
Thời gian giao hàng:15-20 ngày
Điều khoản thanh toán: L/C, T/T, Western Union

XY-44Các tính năng chính của khoan lõi đá Crawler

1. Với nhiều giai đoạn tốc độ quay hơn (12 tiến và 2 lùi) và phạm vi tốc độ quay hợp lý, mô-men xoắn tốc độ thấp (lên tới 8000N.m), nó không chỉ thích hợp cho việc khoan lõi hợp kim và kim cương mà còn cho thăm dò địa chất kỹ thuật , khoan giếng thủy văn và thi công cọc móng.

2. Đường kính lỗ xuyên trục dọc (93mm), cấp liệu thủy lực hai xi-lanh, hành trình dài (lên đến 600mm), khả năng thích ứng quy trình mạnh mẽ, đặc biệt thích hợp cho việc khoan lõi dây ống khoan đường kính lớn (lõi trên), thuận lợi cho nâng cao hiệu quả khoan.

3. Sử dụng hộp số Tsinghua Wanliyang 6T46, phù hợp rộng rãi với Foton, JAC, Kaima, Wuzheng và các mẫu xe tải khác. Công nghệ trưởng thành, chất lượng ổn định, khả năng quá tải mạnh, trạm dịch vụ hậu mãi và phụ kiện trên toàn quốc.

4. Mâm cặp thủy lực là loại kẹp lò xo đĩa, nhả xi lanh thủy lực, mâm cặp thủy lực định tâm tự động ba khoang.

5. Thiết lập thủy lực kết hợp bơm dầu bánh răng để cung cấp dầu, đảm bảo lắp đặt đơn giản, thân thiện với người dùng, sử dụng điện năng tối thiểu, nhiệt độ dầu thấp và vận hành ổn định. Thiết bị này được trang bị bơm dầu vận hành bằng tay; nếu động cơ bị hỏng, máy bơm thủ công vẫn có thể sử dụng được để đưa dụng cụ khoan vào khoang.

6. Động cơ này có thể được trang bị động cơ hút khí tự nhiên FAW TIANCHAI 4110 (81 kW) hoặc biến thể tăng áp Quảng Tây Yuchai 4110 (105 kW).

7. Giàn khoan gắn bánh xích có trọng tâm thấp, khoảng cách dịch chuyển dài (460mm), cố định chắc chắn và khoan tốc độ cao ổn định.

8. Được trang bị đồng hồ đo chống rung, rất tốt cho việc kiểm soát đường kính lỗ. Ít tay cầm bốc xếp, vận chuyển linh hoạt.

9. Nó sử dụng khung gầm bánh xích, và hành trình xi lanh outrigger 1,5m có thể được tải tự động, thuận tiện cho việc di chuyển và vận chuyển.

Ứng dụng chính

Chủ yếu được sử dụng trong các lĩnh vực như địa chất, luyện kim, than đá, thủy văn và kỹ thuật, các giàn khoan lõi này cũng thích hợp cho kỹ thuật địa chất, thăm dò dầu khí nông, thông gió hầm mỏ, hệ thống thoát nước, khoan giếng thủy văn và xây dựng cọc móng lớn.
