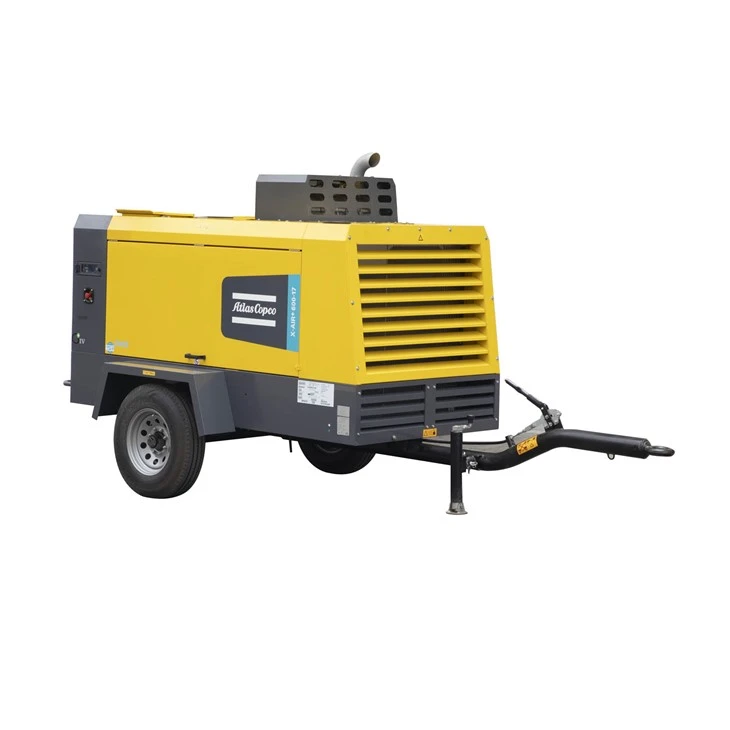

Động cơ diesel di động máy nén khí một trục vít một giai đoạn

I . Cấu hình đơn vị hoàn thành và nguồn gốc

Thành phần công nghệ cốt lõi

Phần tử vít máy nén (nén một giai đoạn)

Các thành phần nhập khẩu

Hệ thống điều khiển

Khớp nối

Van nạp/dỡ tải, van điều chỉnh, van điện từ

Bộ lọc lượng khí, bộ lọc dầu, thiết bị tách khí

Vòi linh hoạt nhiệt độ cao

Tất cả các thành phần trên, bao gồm hệ thống điều khiển và các bộ phận khác, được sản xuất bởi Atlas Copco AirPower ở Bỉ hoặc OEM được sản xuất tại Châu Âu .

Thành phần trong nước

Khung xe kéo và hệ thống trục, được thiết kế đặc biệt cho điều kiện đường Trung Quốc

Động cơ diesel: Dongfeng Cummins China Giai đoạn IV động cơ

Bao vây, cotton cách âm và vách ngăn

Bể chứa hàng không và van an toàn

Quạt làm mát và bộ tản nhiệt

Ống và ống nhiên liệu linh hoạt ở nhiệt độ xung quanh

Các khớp và đúc ống khác nhau

Bộ lọc diesel

Hộp số

Van áp suất tối thiểu

Cảm biến và hệ thống dây liên quan

Trong số này, động cơ diesel được sản xuất bởi Dongfeng Cummins Engine Co ., Ltd ., trong khi các thành phần khác được OEM sản xuất bởi các nhà cung cấp của Atlas Copco trong WUXI .}

---

II . Màn hình điều khiển chính

Máy nén áp suất làm việc

Nút tải máy nén

Đồng hồ đo giờ hoạt động tích lũy

Đèn báo cảnh báo và lỗi

Nút bắt đầu/dừng và mô -đun điều khiển

Bể nhiên liệu và DEF (UREA) Hiển thị mức bình chứa

Chỉ báo mức dầu phần tử vít

Chỉ báo tắc lọc bộ lọc không khí

---

III . Các thiết bị và chức năng bảo vệ chính

Bảo vệ tắt tự động:

Nhiệt độ đầu ra máy nén đèn báo động cao

Áp suất dầu động cơ Ánh sáng báo động thấp

Động cơ làm mát nhiệt độ đèn báo động cao

Đèn báo động cấp bình thấp và bình chứa bình chứa

Tắt máy nhắc tự kiểm tra và sau khi kiểm tra lại

Hệ thống tốc độ tiêu chuẩn để tối ưu hóa tiết kiệm năng lượng

---

IV . Các tài liệu và mục kèm theo

Hướng dẫn vận hành và bảo trì sản phẩm

Danh mục phụ tùng

Tàu áp suất và Giấy chứng nhận van an toàn

50- Bộ bảo trì giờ





1. Các tham số kỹ thuật chính
Mẫu máy nén khí: Nén vít chính, làm mát không khí, ổ động cơ diesel, hoạt động di động trường

Tham số kỹ thuật		X-Air + 600-17
Thể tích khí định mức FAD	Máy đo khối/phút M ³/phút	17.2-14.3
Áp lực làm việc	Thanh kg	5-17
Tốc độ động cơ tối đa (tải đầy đủ)	RPM (Cuộc cách mạng mỗi phút)	2200-1900
Vít dầu thể tích bôi trơn	Nâng cao l	42 (Số lượng thay thế trên mỗi chu kỳ bảo trì)
Khối lượng bình chứa khí (bể tách dầu và khí đốt)	Nâng cao l	76
Công suất bình xăng/bình urê	Nâng cao l	175/-
Hàm lượng dầu ở ổ cắm khí nén	ppm	<5
Nhiệt độ đầu ra không khí nén (dựa trên điều kiện tham chiếu định mức)	Celsius 0 c	100
Điều kiện hoạt động tham chiếu được đánh giá
Áp suất lượng tuyệt đối	Thanh kg	1
Độ ẩm tương đối không khí	%	0
Nhiệt độ không khí đầu vào	Celsius 0 c	20
Điều kiện làm việc cực đoan
Áp lực làm việc hiệu quả tối thiểu của bình chứa khí	Thanh kg	4
Áp lực làm việc hiệu quả tối đa của bình chứa khí (dỡ hàng)	Thanh kg	18
Nhiệt độ môi trường tối đa	Celsius 0 c	50
Nhiệt độ bắt đầu tối thiểu	Celsius 0 c	-10/-25 (bắt đầu lạnh tùy chọn)
Độ cao cao nhất	Mi m	3000

2. Động cơ diesel

nhà sản xuất		Cummins
người mẫu		B5.9CS4 Tiêu chuẩn GIV
Công suất đầu ra ở tốc độ định mức	Kilowatt kw	154
Hệ số tải	%	-
chất làm mát		Chất làm mát
Xi lanh		Nội tuyến 6- công cụ xi lanh
Khối lượng dầu bôi trơn	Nâng cao l	16.5 (Số lượng thay thế trên mỗi chu kỳ bảo trì)
Công suất hệ thống làm mát	Nâng cao l	28

3. Kích thước và trọng lượng tổng thể

Độ dài toàn bộ máy * chiều rộng * chiều cao - Loại trailer (bao gồm cả MOP)	Milimet mm	4700*1940*2400
Toàn bộ chiều dài máy * chiều rộng * chiều cao - loại hộp	Milimet mm	2960*1400*2110
Trailer/hộp trọng lượng toàn bộ máy (trọng lượng ướt)	Kg (kg)	2300/2200
Kích thước van xả	Inch vào	1*G2,1*G3/4
